CDX-II熒光探傷儀

便攜式磁粉探傷儀

1.功能及應用

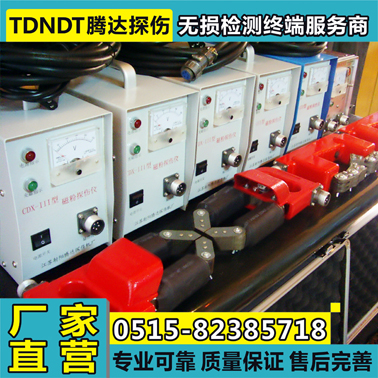

便攜式交流及交直流磁粉探傷儀對大型工件以及形狀復雜零件均用剩磁法和磁軛法探傷。本產品電器元件采用進口元件，密封式航空插頭，具有自動化程度高、操作簡單、靈敏度高等特點。保證了設備的穩定性、安全性、可靠性。

可配四種內置照明探頭：A(馬蹄型); D（磁軛型）; E（旋轉型）; O（環形線圈）。

2.A、D、O、E型探頭

A型探頭：也稱馬蹄磁軛探頭或角焊縫探頭，活動關節斜面磁頭，配有工作燈；對異形面、形狀復雜工件探傷尤其適用。極距：20-160mm；提升力：AC≥4.5 Kg，DC≥18 Kg ，質量1.8 Kg。利用這種探頭制成一臺設備叫馬蹄形磁軛探傷儀或角焊縫探傷儀，探頭利用活關節，使用范圍廣；

    D型探頭：也稱電磁軛探頭，多種活動關節，磁化強度大。極距：60-220mm；提升力：AC≥6Kg，DC≥18 Kg ， 質量2.0 Kg。獨立利用這種探頭制成的設備叫電磁軛探傷儀，探頭具有導磁高、磁化強度大等特點；

     E型探頭：也稱交叉磁軛探頭或旋轉磁場探頭，可一次全方位復合磁化探傷，行走滾輪和工作燈可提高探傷速度，極距：110mm，提升力：AC≥12 Kg，質量：2.5 Kg。獨立利用這種探頭制成一臺設備叫旋轉磁場探傷儀，它利用兩只交叉的磁軛，采用交流電移相技術，使之產生隨時間變化的合成旋轉磁場，對工件一次全方位復合磁化。探傷速度快、檢測質量高；

O型探頭：也稱環形探頭，內徑：150 mm，中心磁場≥180Oe，質量：3 Kg。獨立利用這種探頭制成一臺設備叫環形探傷儀，它利用線圈通電時產生強磁場的原理設計的，適用于軸棒類、管道類、葉片類等復雜工件的分段探傷或退磁。

適用于對各種大型及形狀復雜零件的局部探傷，零件的表面及近表面因鑄造淬火加工、疲勞運行等所產生的細小缺陷或裂紋。適用于航天、航空、鐵道、汽車、船舶、壓力容器、機械建筑、橋梁等行業。

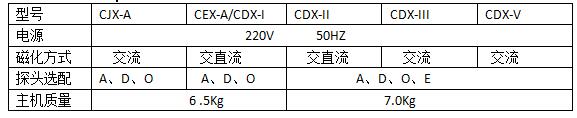

3.技術參數
